▲ 全系配備1 個RJ45 網口（可插拔端子）
▲ 2 路RS485 口（端子引出）
全方位提升客戶在使用過程中便捷性和靈活性。
■規格參數：

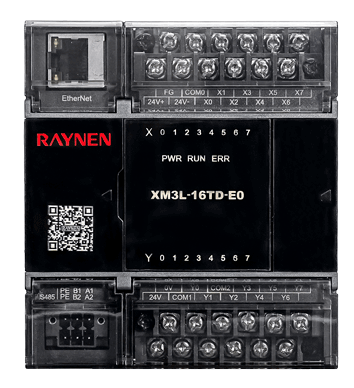

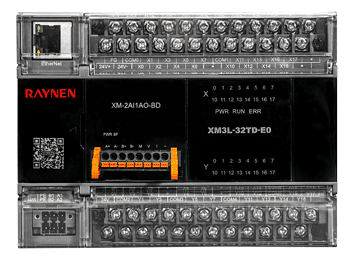

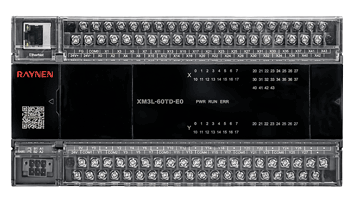

| 規格參數 | XM3L-16TD-E0 | XM3L-32TD-E0 | XM3L-60TD-E0 |
|---|---|---|---|
| 控制軸數 | 2 軸（200KHz） | 4 軸（200KHz） | 4 軸（200KHz） |
| 速度規劃 | T 型速度規劃 | ||
| 控制功能 | 點位運動、回零運動、高速計數 | ||
| 編程語言 | 梯形圖LD、指令表IL、SFC | ||
| 數字量輸入 | 8（NPN/PNP） | 16（NPN/PNP） | 36（NPN/PNP） |
| 輸入阻抗 | X0-X2：2.4K；X3 及以上：5.6K | ||
| On 輸入感應電流 | X0-X2：5mA 以上；X3 及以上：2.4mA 以上 | ||
| OFF 輸入感應電流 | 1mA 以下 | ||
| 輸入響應時間 | 不大于4.5ms | ||
| 數字量輸出 | 8（NPN） | 16（NPN） | 24（NPN） |
| 阻性最大負載 | 0.5A/ 單點；0.8A/4 點 | ||
| 感性最大負載 | 12W/DC24V | ||
| 電燈最大負載 | 高速：2W/DC24V，普通：5W/DC24V | ||
| 最小負載 | 5mA（DC5 ~ 24V） | ||
| 開路漏電流 | 0.1mA 以下 /DC30V | ||
| 接通電阻 | 高速點 0.3Ω 典型值（最大 0.6Ω） | ||
| 中斷數量 | 外部IO 中斷12 路/ 定時中斷3 路/ 高速計數中斷6 路 | ||
| 高數計數 | 單相：200KHz(2 路) AB 相：200KHz(2 路） | 單相：200KHz(4 路) AB 相：100KHz(4 路） | 單相：200KHz(4 路) AB 相：100KHz(4 路） |
| 以太網口 | 1 路100M；支持ModBUS_TCP ；TCP/IP | ||
| RS485 | 2 路；支持ModBUS_RTU 協議；自由串口協議 | ||
| BD 拓展 | 不支持 | 支持1 個 | 支持1 個 |
| 右擴展 | 不支持 | 不支持 | 不支持 |
| 供電方式 | DC24V±5% | ||

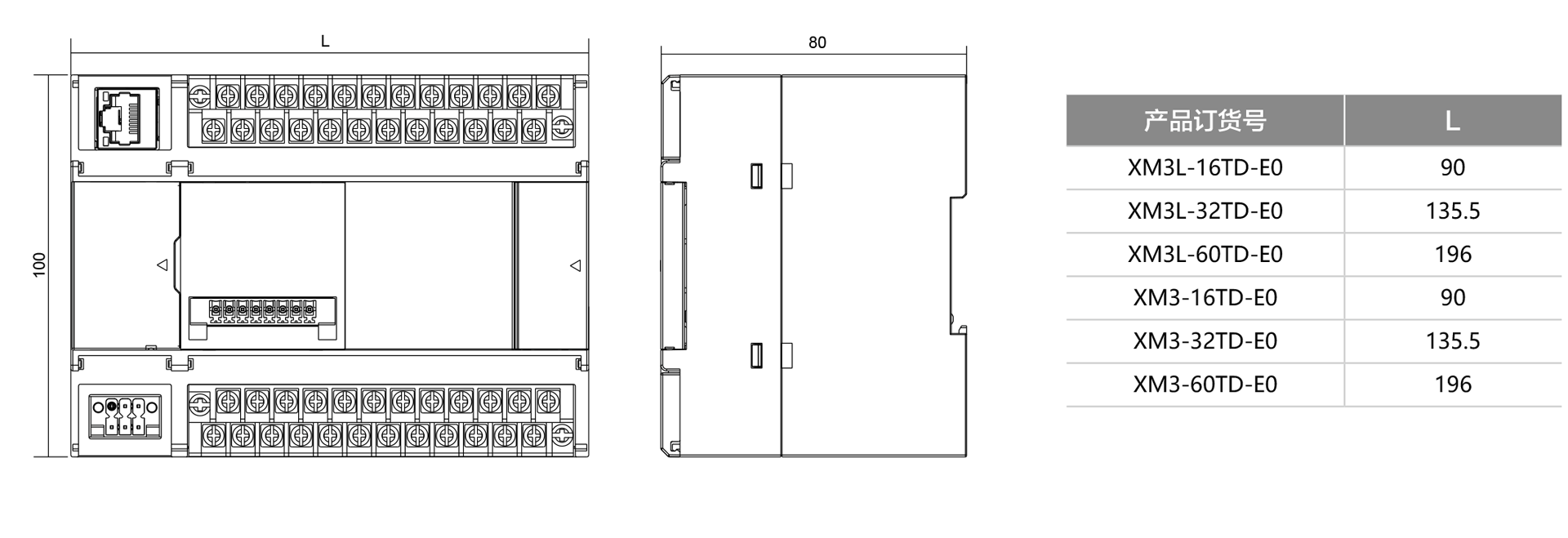

■ XM系列外形尺寸圖：
